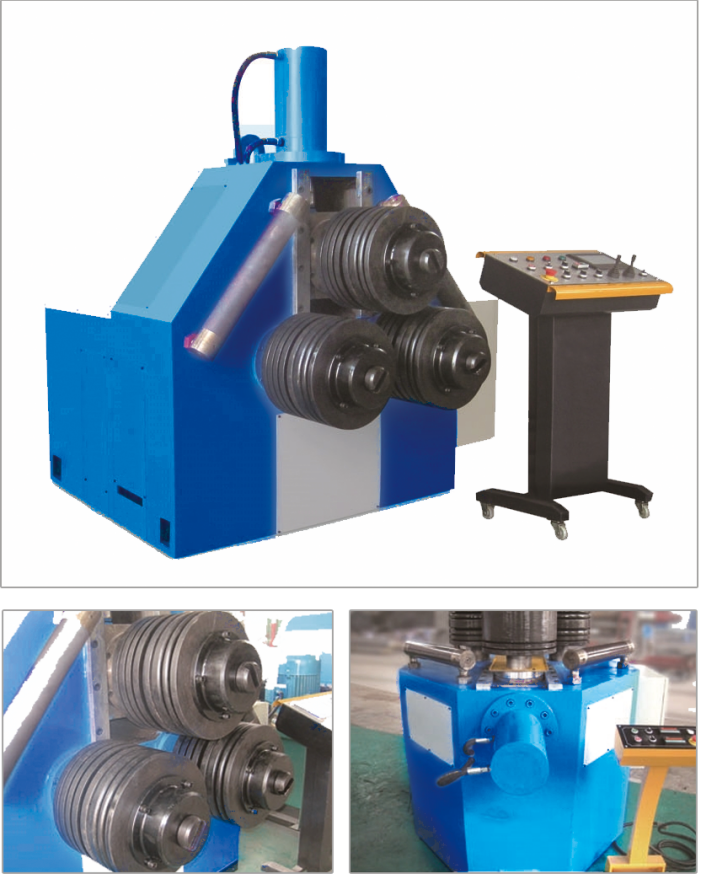

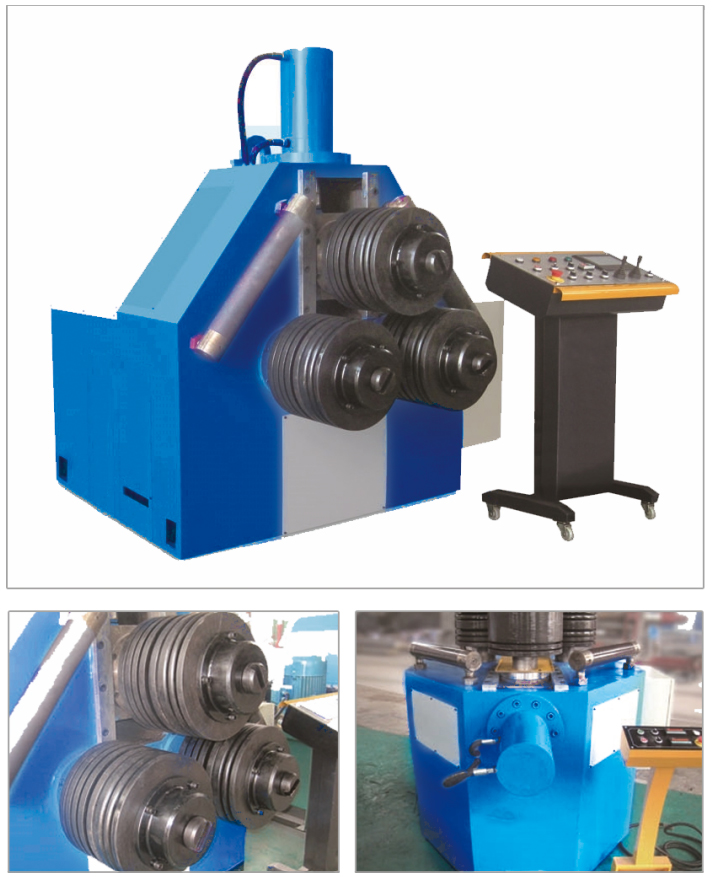

Типы изгибания: уголок, балка, плоская сталь, труба, стальной прут, квадратная труба.Операционная система: ручная, полу-гидравлическая, гидравлическая.Основные характеристики работы: 1. Полностью совершенное предварительное изгибание, сворачивание, калибровка. 2. Принцип работы: два вниз роли...
Отправьте нам e - mailТипы изгибания: уголок, балка, плоская сталь, труба, стальной прут, квадратная труба.
Операционная система: ручная, полу-гидравлическая, гидравлическая.
Основные характеристики работы:
1. Полностью совершенное предварительное изгибание, сворачивание, калибровка.
2. Принцип работы: два вниз ролика как главный приводящий ролик, или все три ролика как главный приводящий ролик; с верхним роликом фиксированным и двумя вниз роликами делают движение вверх и вниз вокруг одного фиксированного центра.
3. Гидравлическое управление, жидкокристаллический дисплей смещения с точностью ±0,1 мм.
4. Два касающихся стальных стержня позволяют обеспечить высокое качество обработки асимметричных сечений.
5. Современная и компактная конструкция с полным функционалом. 6. Головка машины может поворачиваться горизонтально или вертикально.
1, спецификации:

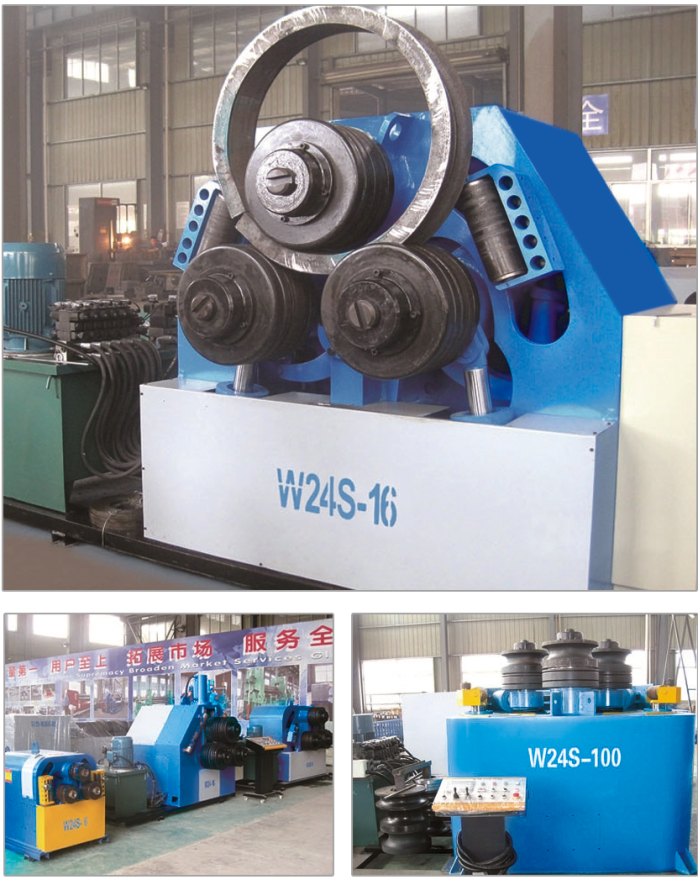

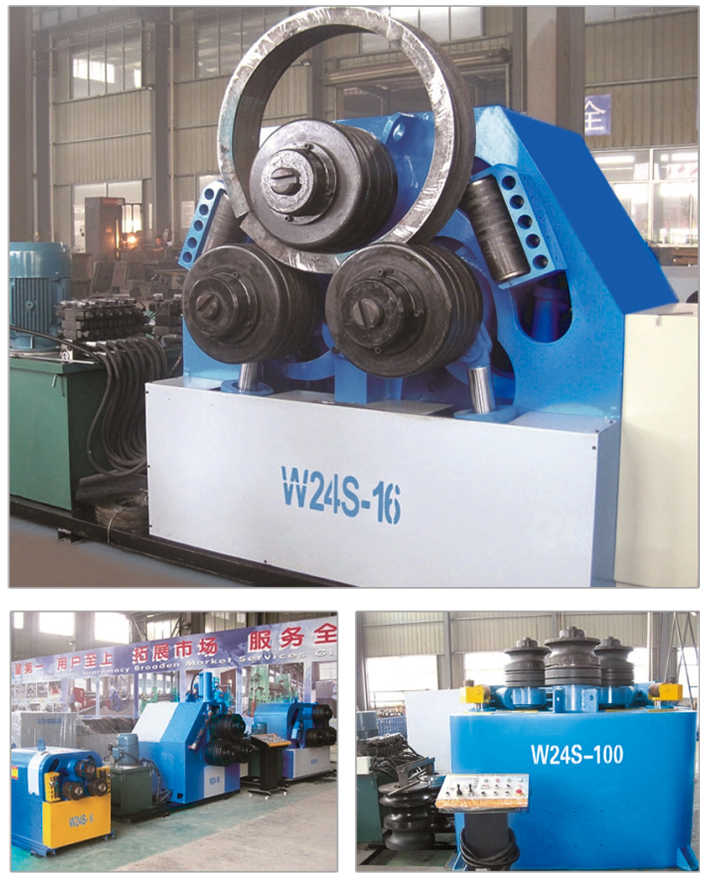

| Технический параметр | W24S SECTION BENDING MACHINE | ||||||
| W24S-6 | W24S-16 | W24S-30 | W24S-45 | W24S-75 | W24S-100 | ||
| Профили максимального модуля сгибания секции | 6 | 16 | 30 | 45 | 75 | 100 | |
| Скорость пластины (м/мин) | 6 | 5 | |||||
| Лимит урожайности профилей (mpa) | 250 | ||||||
| Угол ноги-out | максимальное поперечное сечение (мм) | 40*5 | 70*8 | 80*8 | 90*10 | 100*10 | 120*12 |
| Минимальный диаметр изгибания (мм) | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | |
| Минимальное поперечное сечение (мм) | 20*3 | 30*3 | 35*3 | 36*5 | 38*4 | 40*5 | |
| Минимальный диаметр изгибания (мм) | 400 | 550 | 560 | 600 | 600 | 720 | |
| Угол ноги в | максимальное поперечное сечение (мм) | 50*5 | 80*8 | 90*10 | 100*10 | 120*12 | 140*16 |
| Минимальный диаметр изгибания (мм) | 800 | 1000 | 1100 | 1300 | 1600 | 1800 | |
| Минимальное поперечное сечение (мм) | 20*3 | 30*3 | 35*3 | 36*5 | 38*4 | 45*5 | |
| Минимальный диаметр изгибания (мм) | 400 | 550 | 500 | 600 | 700 | 760 | |
| Канальная сталь огнута наружу | Модель канала | 8 | 12 | 16 | 20 | 25 | 28 |
| Минимальный диаметр изгибания (мм) | 600 | 800 | 800 | 1000 | 1100 | 1700 | |
| Внутри изогнутого канала стали | максимальное поперечное сечение (мм) | 8 | 12 | 16 | 20 | 25 | 28 |
| Минимальный диаметр изгибания (мм) | 700 | 900 | 1000 | 1150 | 1600 | 1700 | |
| Плоское лицо | максимальное поперечное сечение (мм) | 100/18 | 150*25 | 180*25 | 200*30 | 220*40 | 250*40 |
| Минимальный диаметр изгибания (мм) | 600 | 700 | 800 | 900 | 1000 | 1200 | |
| Плоский вдоль края | максимальное поперечное сечение (мм) | 50*12 | 75*16 | 90*20 | 100*25 | 110*40 | 120*40 |
| Минимальный диаметр изгибания (мм) | 500 | 760 | 800 | 1000 | 1100 | 1300 | |
| Круглая изгибка труб | максимальное поперечное сечение (мм) | 42*4 | 76*4.5 | 89*5 | 89*8 | 114*5 | 159*5 |
| Минимальный диаметр изгибания (мм) | 500 | 750 | 900 | 900 | 1200 | 2000 | |
| Круглое изгибание стали | максимальное поперечное сечение (мм) | 38 | 52 | 62 | 75 | 85 | 90 |
| Минимальный диаметр изгибания (мм) | 450 | 600 | 600 | 800 | 1000 | 1100 | |
| Квадратная трубка изгибания | максимальное поперечное сечение (мм) | 45*3 | 60*4 | 70*4 | 80*6 | 90*8 | 100*10 |
| Минимальный диаметр изгибания (мм) | 750 | 900 | 1000 | 1200 | 1600 | 2000 | |
