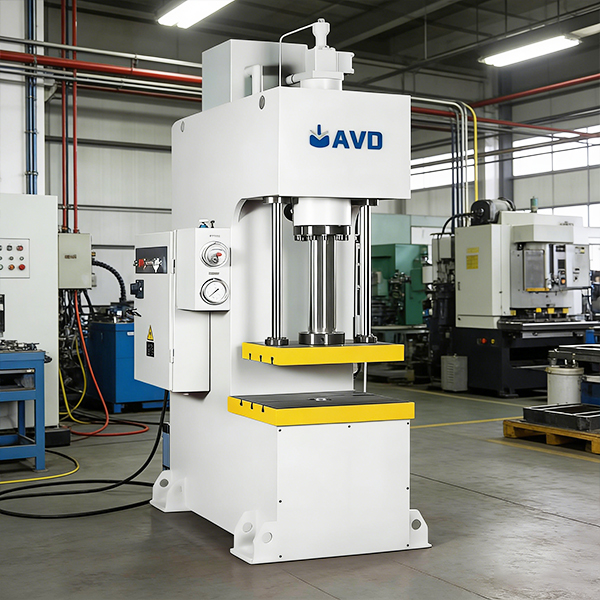

Конструкция корпуса C-образного одноколонного типа разработана с использованием компьютерной оптимизации. Обеспечивает высокую жёсткость, простую структуру и удобство эксплуатации.
Высокая точность, многофункциональность и оптимальное соотношение цены и качества для обработки и сборки металла.
Отправьте нам e - mail▪ Оптимизированная конструкция корпуса
Конструкция корпуса C-образного одноколонного типа разработана с использованием компьютерной оптимизации. Обеспечивает высокую жёсткость, простую структуру и удобство эксплуатации.
▪ Надёжнаягидравлическая система управления

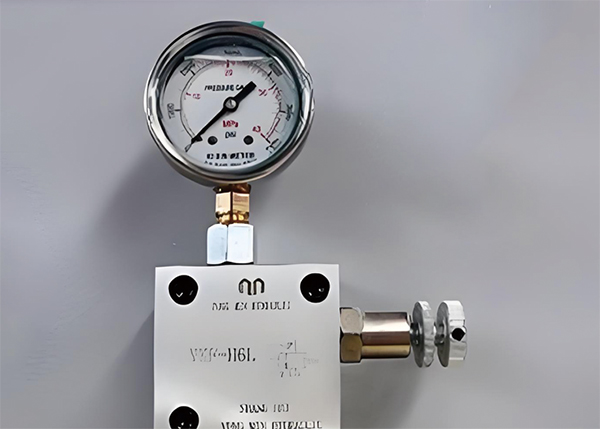

Гидравлическая система оснащена интегрированным блоком картриджных клапанов (двухходовых вставных клапанов), что обеспечивает надёжную работу, длительный срок службы, снижает гидравлические удары и уменьшает количество соединительных трубопроводов и возможных точек утечки.
▪ Независимая электрическая система управления
Электрическая система управления выполнена в независимом модуле, отличается высокой надёжностью, интуитивно понятным управлением и удобством технического обслуживания.
▪ Централизованное кнопочное управление
Пресс оснащёнцентрализованной системой кнопочного управления и поддерживает два режима работы:
◎ режим регулировки (ручной);
◎ полуавтоматический режим, который включает
два технологических процесса:
◎ одиночный цикл с заданным ходом;
◎ одиночный цикл с заданным давлением.
Технические характеристики одноколонного гидравлического пресса серии Y41 (AVD)
| Наименование | Ед.изм. | Y41-10B | Y41-16 | Y41-25B | Y41-40D | Y41-63D | Y41-100E | Y41-160D | Y41-250B |
|---|---|---|---|---|---|---|---|---|---|
| Номинальное усилие | кН | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 |
| Максимальное давление рабочей жидкости | МПа | 20 | 25 | 21 | 25 | 25 | 25 | 25 | 25 |
| Максимальное расстояние от ползуна до стола (регулировка) | мм | 450 | 450 | 430 | 510 | 550 | 500 | 650 | 560 |
| Максимальное расстояние от ползуна до стола (запрессовка) | мм | 630 | 630 | 630 | 710 | 800 | 800 | 1000 | 1000 |
| Максимальный ход ползуна | мм | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 500 |
| Максимальная скорость опускания ползуна | мм/с | 50 | 45 | ≥35 | 40 | 30 | 24 | ≥20 | ≥20 |
| Максимальная скорость обратного хода ползуна | мм/с | 80 | 100 | ≥85 | 80 | 70 | 50 | ≥80 | ≥70 |
| Рабочая скорость | мм/с | 25 | 20 | 17 | 20 | 15 | 12 | 10 | 10 |
| Глубина горла | мм | ≥210 | 250 | 320 | 320 | 320 | 320 | 360 | 325 |
| Размер рабочего стола (для запрессовки) | мм | 410×420 | 450×500 | 510×580 | 560×560 | 630×600 | 710×600 | 800×600 | 850×660 |
| Размер стола (регулировка) | мм | 1000×180 | 1000×180 | 1250×200 | 1250×200 | 1600×250 | 2000×300 | 2000×250 | 2500×600 |
| Диаметр вырубного отверстия | мм | 140 | 160 | 180 | 200 | 200 | 200 | 200 | 150 |
| Габаритные размеры машины (ширина) | мм | ≈655 | 735 | 775 | ≈1160 | ≈1600 | 2000 | 2000 | 1100 |
| Габаритные размеры машины (глубина) | мм | ≈1160 | 1355 | 1480 | ≈1160 | ≈1750 | 2000 | 2000 | 2000 |
| Габаритные размеры машины (высота) | мм | ≈2100 | 2160 | 2330 | ≈2377 | 2500 | 2650 | 2954 | 3350 |
| Мощность | кВт | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 |
C-образная открытая конструкция — максимальная удобство работы
▪ Трехсторонний доступ: удобная загрузка/разгрузка деталей, замена матриц, техническое обслуживание; особенно подходит для мелкосерийного и многономенклатурного производства.
▪ Экономия пространства: при одинаковой грузоподъёмностизанимает на 50% меньше площади, чем четырехстоечный гидравлический пресс; идеально для небольших цехов и экспортных производственных площадок.
▪ Прямой обзор: оператор может наглядно контролировать положение заготовки и матрицы, снижая риск ошибок.
Прочный и надёжныйкорпус — стабильная работа в долгосрочной перспективе
▪ Корпус из тяжёлоголитого чугуна / сварной стальной конструкции: термообработка обеспечивает высокую жёсткость и минимальную деформацию, поддерживая точность работы на протяжении всего срока службы.
▪ Импортные гидравлические компоненты: насосы и электромагнитные клапаны известных брендов; стабильное давление, низкий уровень шума, долгий срок службы.
▪ Прецизионная направляющая: высокая точность направляющих обеспечивают параллельность ползуна и рабочего стола, улучшая качество формовки.
Гибкое и интеллектуальное управление — подходит для разных технологических процессов
▪ Регулировка давления / хода / скорости: точная настройка под прессование, правку валов, штамповку и другие операции.
▪ Опциональная система PLC: поддержка автоматических циклов, поддержания давления, задержки и других функций; повышает производительность и стабильность.
▪ Удобная панель управления: интуитивный манометр, кнопка аварийной остановки, переключение режимов; даже новичок быстро освоит управление.
Высокая эффективность и простота обслуживания — сокращение затрат предприятия
▪ Ценовое преимущество: по сравнению с рамными или крупногабаритными четырехстоечными прессами, обеспечивает профессиональные возможности при меньших вложениях.
▪ Простое обслуживание: гидравлическая система имеет простую конструкцию, замена расходных деталей быстрая, минимизируются простои и расходы на ремонт.
▪ Низкое энергопотребление: оптимизированная система маслопроводов снижает потребление энергии на 10–15% по сравнению с традиционными моделями.
Применяется дуговая сварка под флюсом, после сварки через вибрационную обработку для обеспечения степени недеформации фюзеляжа.
Выправка и корректировка металла:
валы, шестерни, профили, автомобильные компоненты;
точная правка моторных валов, трансмиссионных валов, деталей станков и других прецизионных изделий.
Прессование и сборка:
запрессовка подшипников, шестерен, втулок, роторов и валов/корпусов;
широкое применение в автомобильной, электротехнической и машиностроительной отрасли.
Штамповка и формовка:
мелкие металлические изделия: штамповка, высечка, тиснение, легкое вытяжение;
производство замков, петель, кухонной посуды, корпусов для электроники, мелких конструкционных деталей.
Порошковая металлургия и обработка неметаллов:
прессование металлического и керамического порошка;
формовка и прессование резины, пластика и композитных материалов.
Технические параметры
Примечание: по запросу возможна индивидуальная настройка — большая грузоподъёмность, удлинённый ход, специальные размеры рабочего стола, PLC управление, защитные ограждения и другие опции.
Безопасность и качество
Сертификация CE/ISO: соответствует международным стандартам безопасности, подходит для мирового рынка.
Многоуровневая защита: кнопка аварийной остановки, клапан перегрузки, опциональная защитная световая завеса для безопасности оператора.
Гарантия: 12 месяцев на весь пресс, пожизненная техническая поддержка и поставка оригинальных запасных частей.
Экспортная упаковка: деревянные ящики / усиленные рамные конструкции, подходит для морских и наземных перевозок.
Фюзеляж изготовлен из литейного чугуна со сфероидальным графитом QT450, высокотемпературная обработка, отжиг для снятия напряжения, нормализация, обработка естественным старением и другие внутренние напряжения для обеспечения производительности чугуна и предотвращения деформации и повреждения отливки.
