Характеристики:
Наклоняемый рабочий стол.

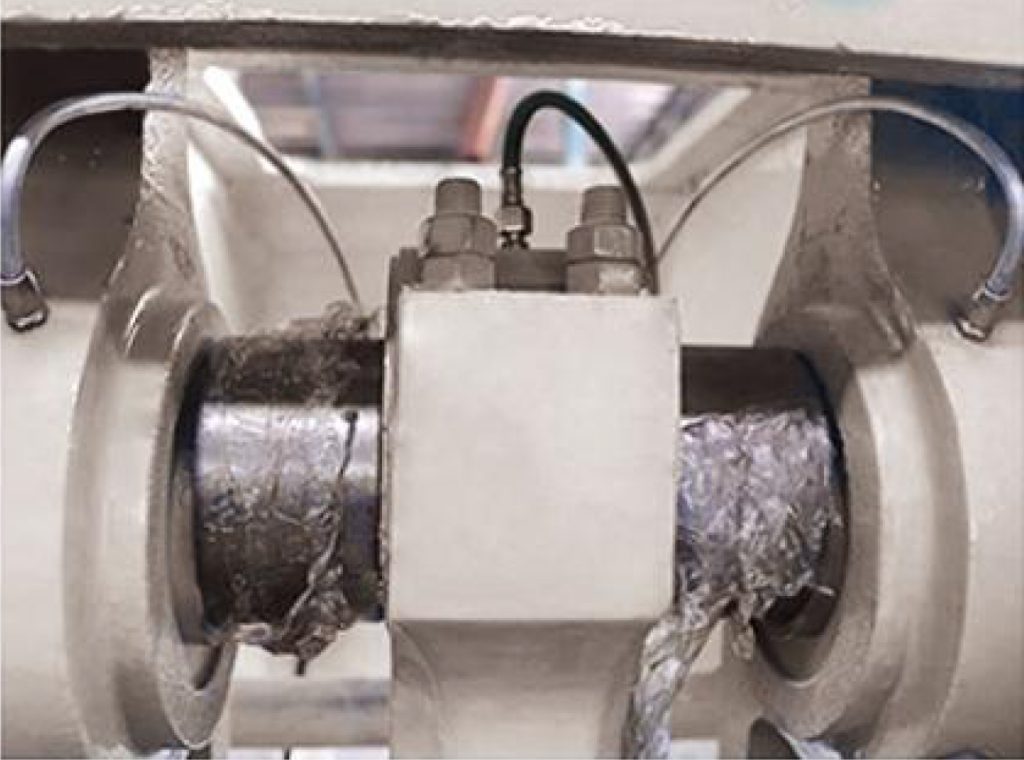

Жёсткая поворотная муфта.
Простота эксплуатации, надёжная работа, низкие затраты на обслуживание.
Оснащён двумя уравновешивающими цилиндрами для стабильной и плавной работы.

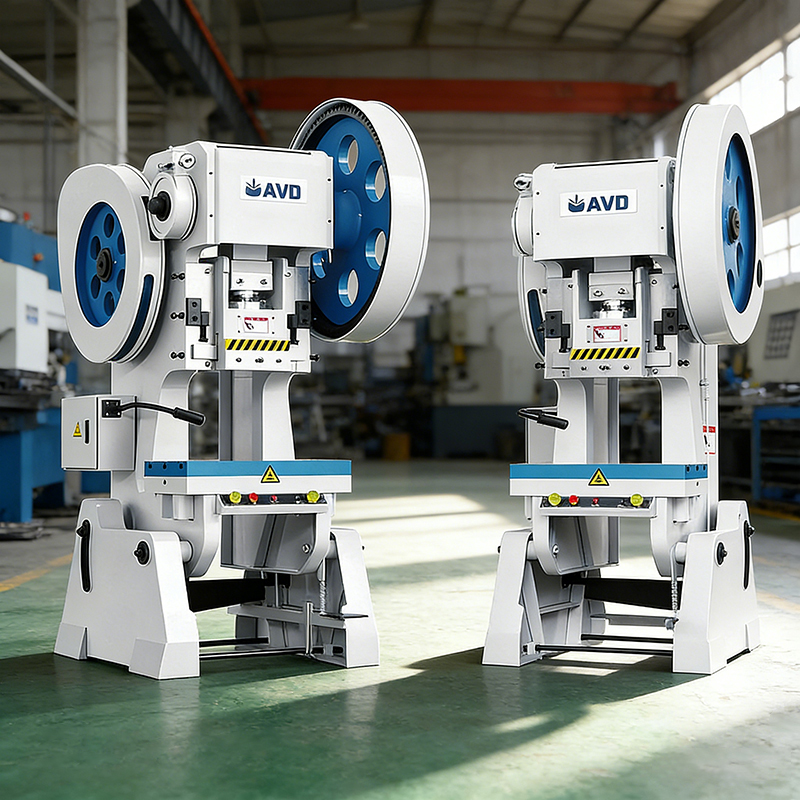

Отправьте нам e - mailJ23 – это надежный и эффективный наклонный механический штамповочный станок, предназначенный для выполнения широкого спектра штамповочных операций. Благодаря своей прочной конструкции и передовым технологиям он идеально подходит для использования в различных отраслях промышленности.
Наклонный механизм обеспечивает точное и равномерное распределение давления, что приводит к высококачественным штампованным деталям.
Прочная и жесткая конструкция станка позволяет выдерживать высокие нагрузки, обеспечивая длительный срок службы.
Передовые технологии, такие как система ЧПУ и сервопривод, позволяют точно контролировать процесс штамповки, гарантируя точность и эффективность.
| Parameter | Unit | J23-10T | J23-16T | J23-25T | J23-40T | J23-63T | J23-80T |
| Nominal Pressure | KN | 100 | 160 | 250 | 400 | 630 | 800 |
| Nominal Pressure Stroke | mm | 4 | 5 | 5 | 6 | 6 | 8 |
| Slipper Stroke | mm | 50 | 60 | 70 | 55 | 60 | 50 |
| Slipper Stroke Times | mm | 130 | 110 | 70 | 100 | 100 | 120 |
| Max. Closing Height | mm | 180 | 220 | 260 | 320 | 330 | 380 |
| Closing Height Adjuster | mm | 35 | 50 | 60 | 80 | 80 | 100 |
| Distance Between Slipper Centre and Machine | mm | 120 | 180 | 190 | 230 | 240 | 260 |
| Work Bench Dimension (Before and After) | mm | 240 | 300 | 320 | 400 | 450 | 480 |
| Work Bench Dimension (Left and Right) | mm | 360 | 150 | 530 | 650 | 710 | 750 |
| Diameter of Blank-Holding Hole (Before and After) | mm | 100 | 130 | 140 | 170 | 180 | 220 |
| Diameter of Blank-Holding Hole (Left and Right) | mm | 180 | 200 | 220 | 240 | 260 | 340 |
| Slipper Underside Bore (Diameter) | mm | 95 | 120 | 130 | 160 | 170 | 190 |
| Slipper Underside Bore (Before and After) | mm | 100 | 130 | 170 | 220 | 230 | 240 |
| Slipper Underside Bore (Left and Right) | mm | 170 | 220 | 250 | 3000 | 340 | 370 |
| Size of Die Handle Bore (Diameter) | mm | 30 | 40 | 40 | 50 | 50 | 60 |
| Size of Die Handle Bore (Depth) | mm | 50 | 60 | 60 | 70 | 70 | 80 |
| Pole Distance | mm | 160 | 170 | 210 | 260 | 280 | 3000 |
| Distance Between Bench to Guideway | mm | 200 | 250 | 290 | 340 | 350 | 380 |
| Plate Thickness | mm | 35 | 45 | 50 | 80 | 80 | 90 |
| Body Tilting Angle | ° | 30 | 30 | 25 | 25 | 25 | 25 |
| Motor Power | KW | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 7.5 |
| Motor Rotational Speed | r/min | 1401 | 1401 | 1440 | 1440 | 1440 | 1440 |
| Overall Dimension (Before and After) | mm | 910 | 1100 | 1200 | 1500 | 1600 | 1750 |
| Overall Dimension (Left and Right) | mm | 650 | 780 | 900 | 1100 | 1150 | 1300 |
| Overall Dimension (Height) | mm | 1560 | 1800 | 2050 | 2400 | 2480 | 2600 |
